TEF6686_ESP32 作者信息
项目原作者：PE5PVB
原作者网站：https://www.pe5pvb.nl
\
本次 DIY 制作的版本是经过（@无伤）修改优化的，体积更加紧凑小巧！

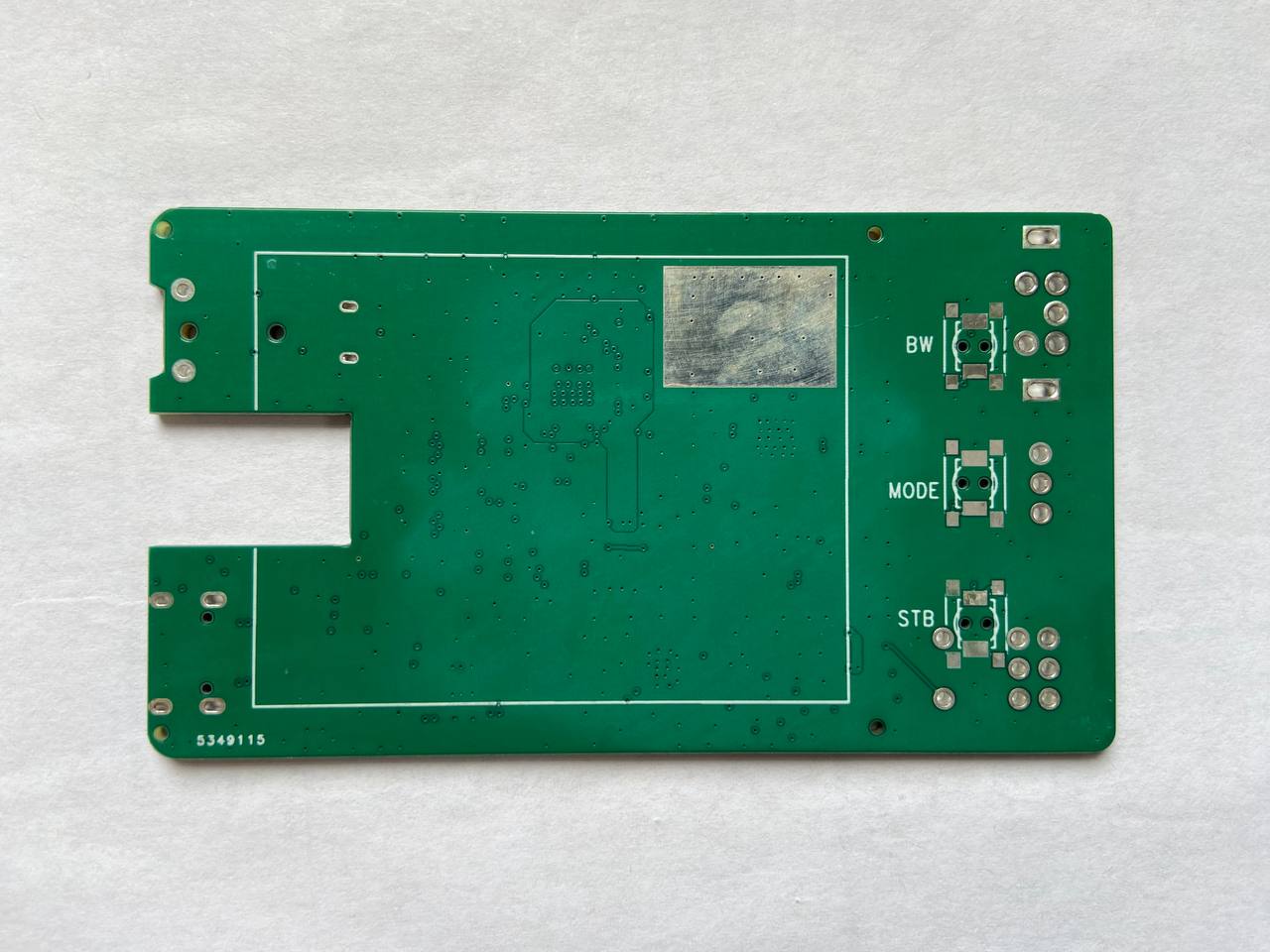

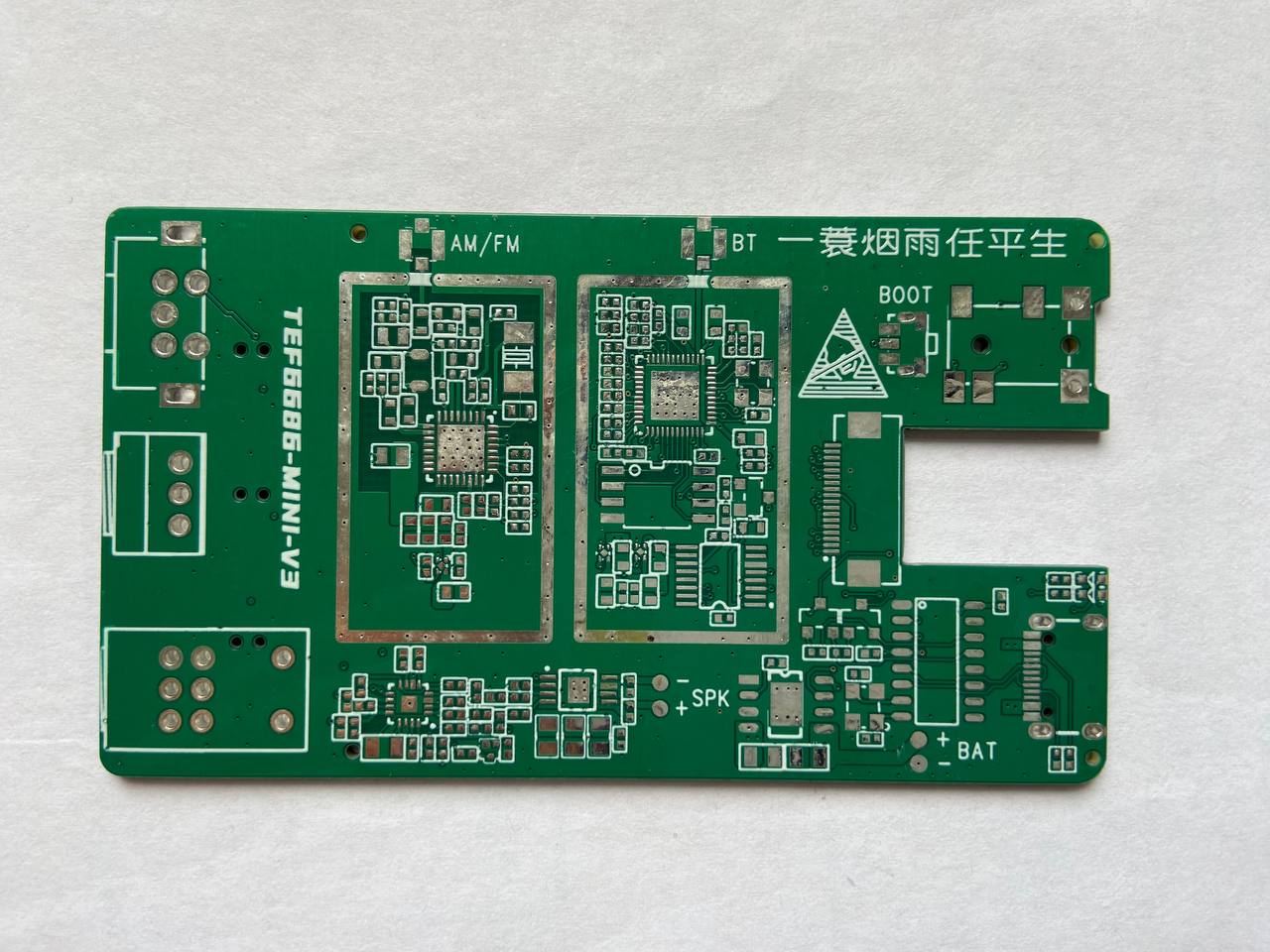

PCB 图片
正面：
背面：

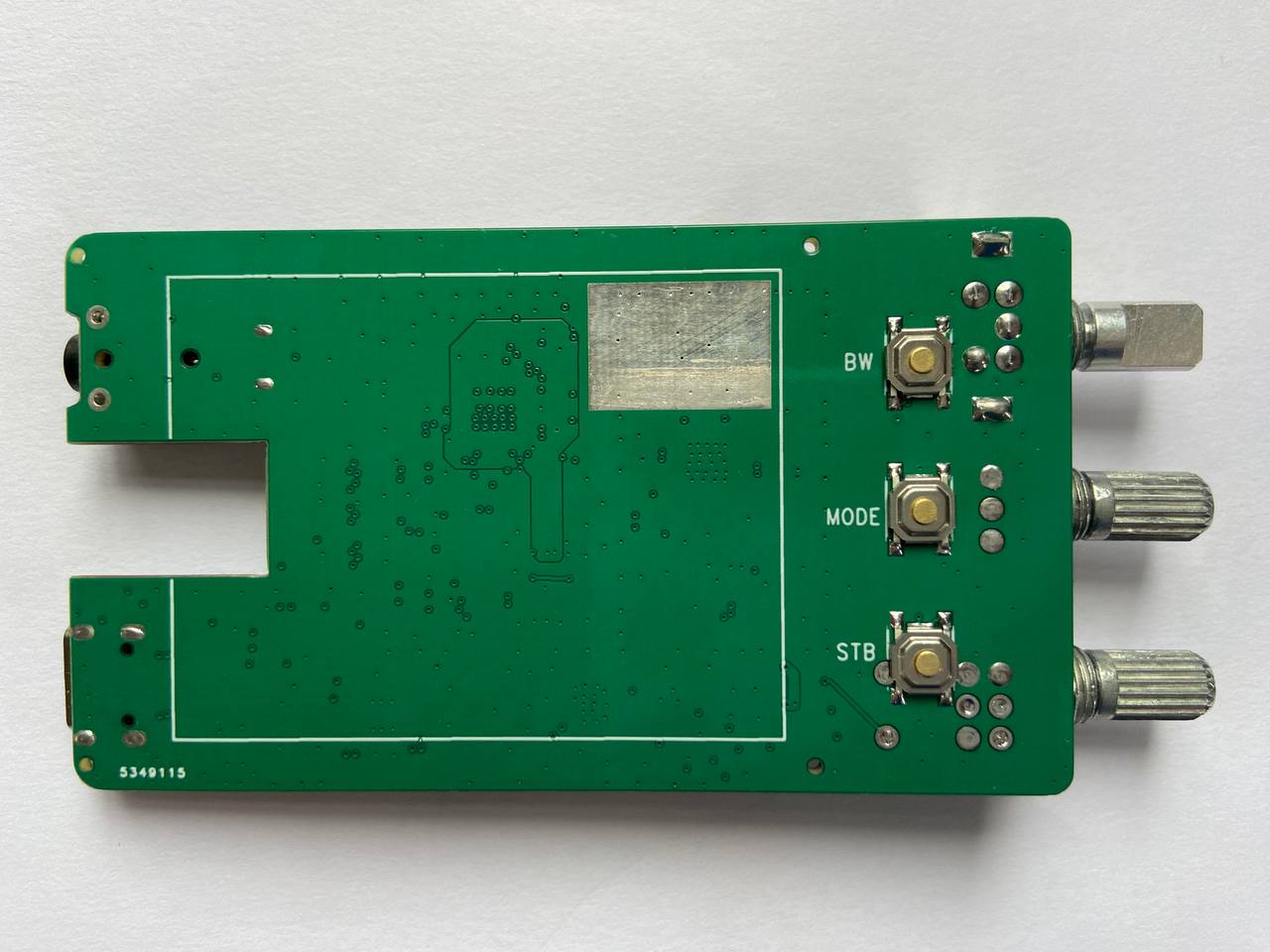

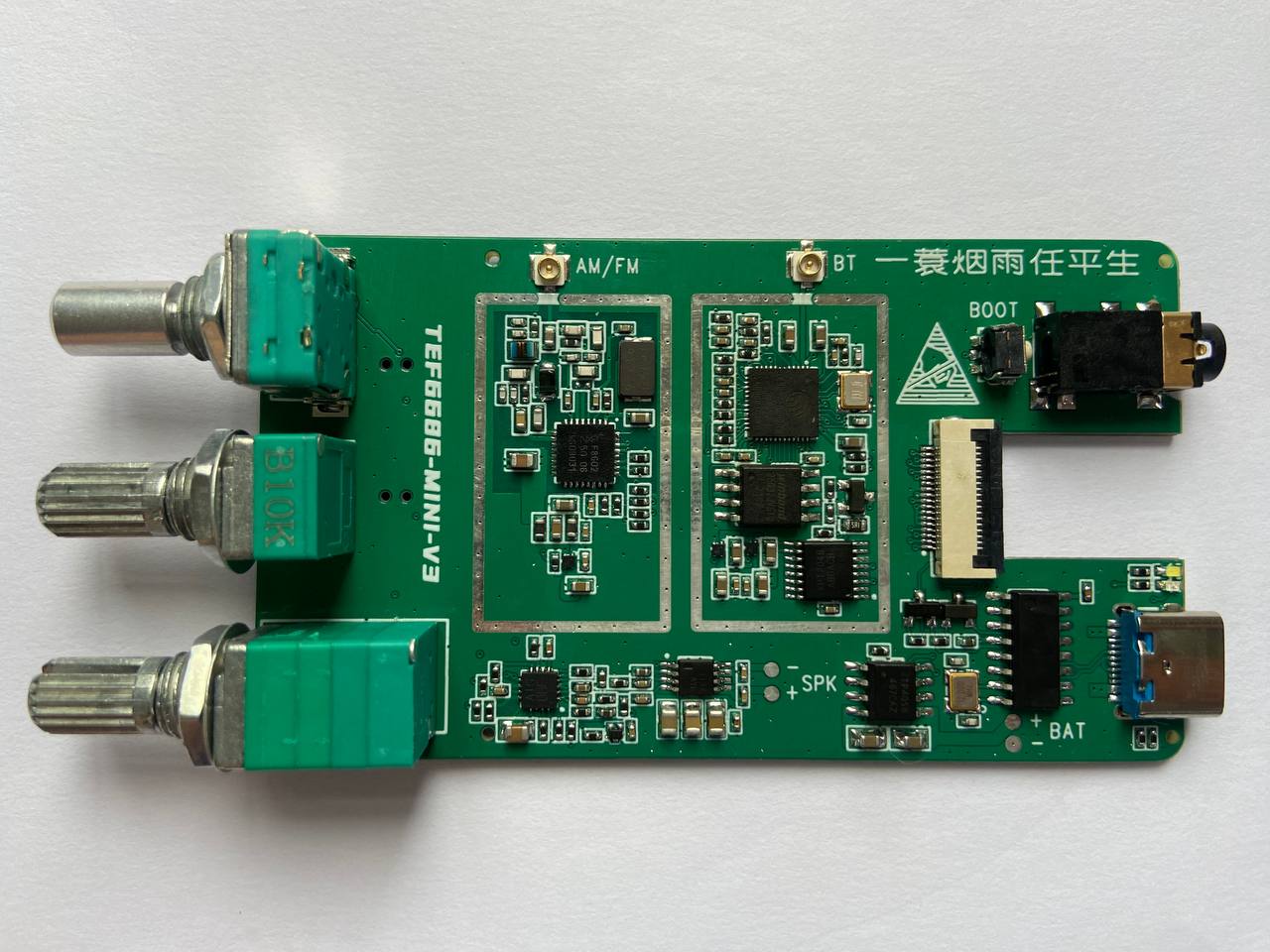

PCB 焊接好所有元件、按钮、编码器、接口插座
正面：
背面：
烧录固件

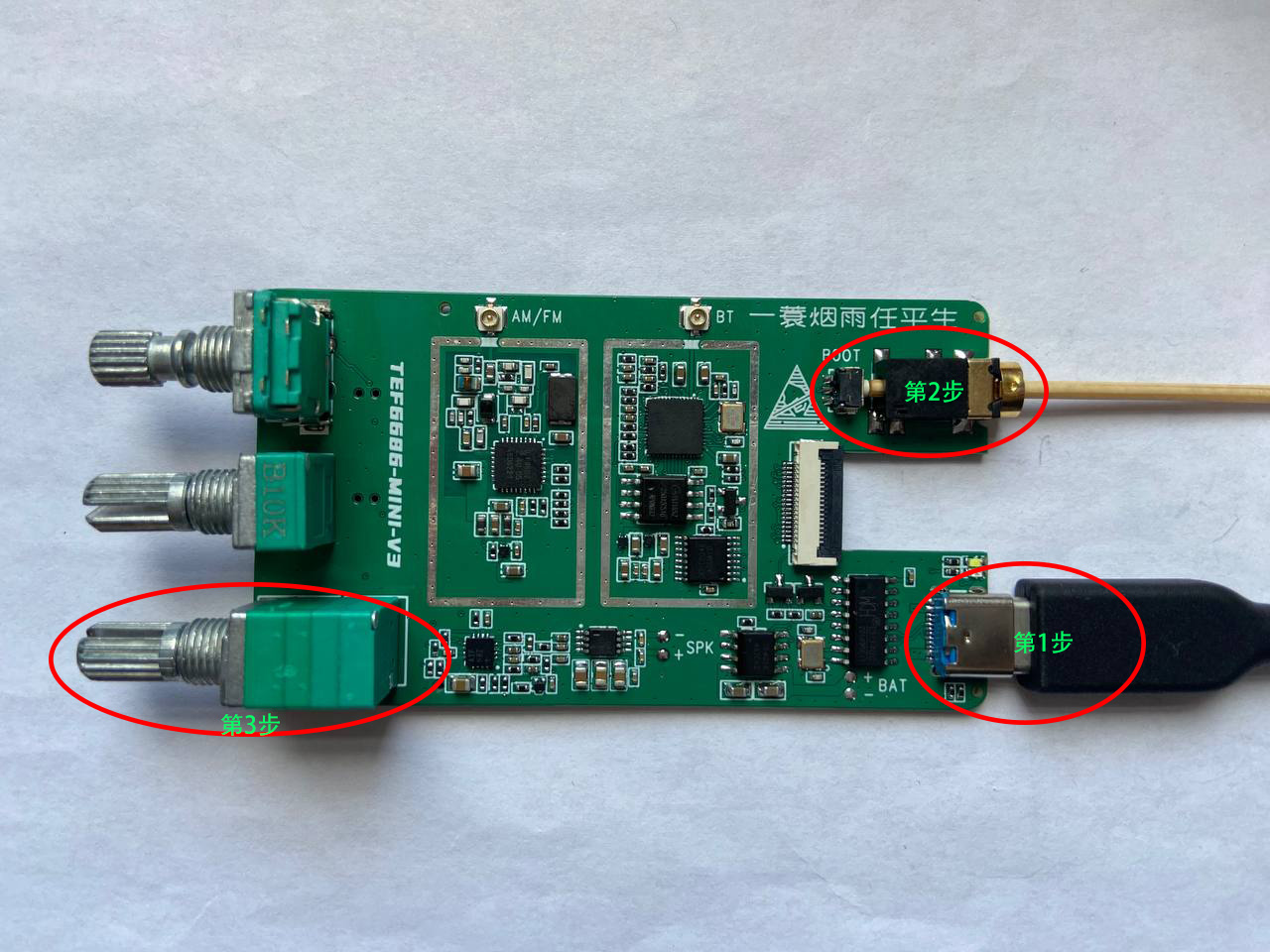

第1步，使用 Type-C 数据线连接主板和电脑 USB 接口
第2步，使用牙签顶住 BOOT 按钮
第3步，旋转编码器打开开关

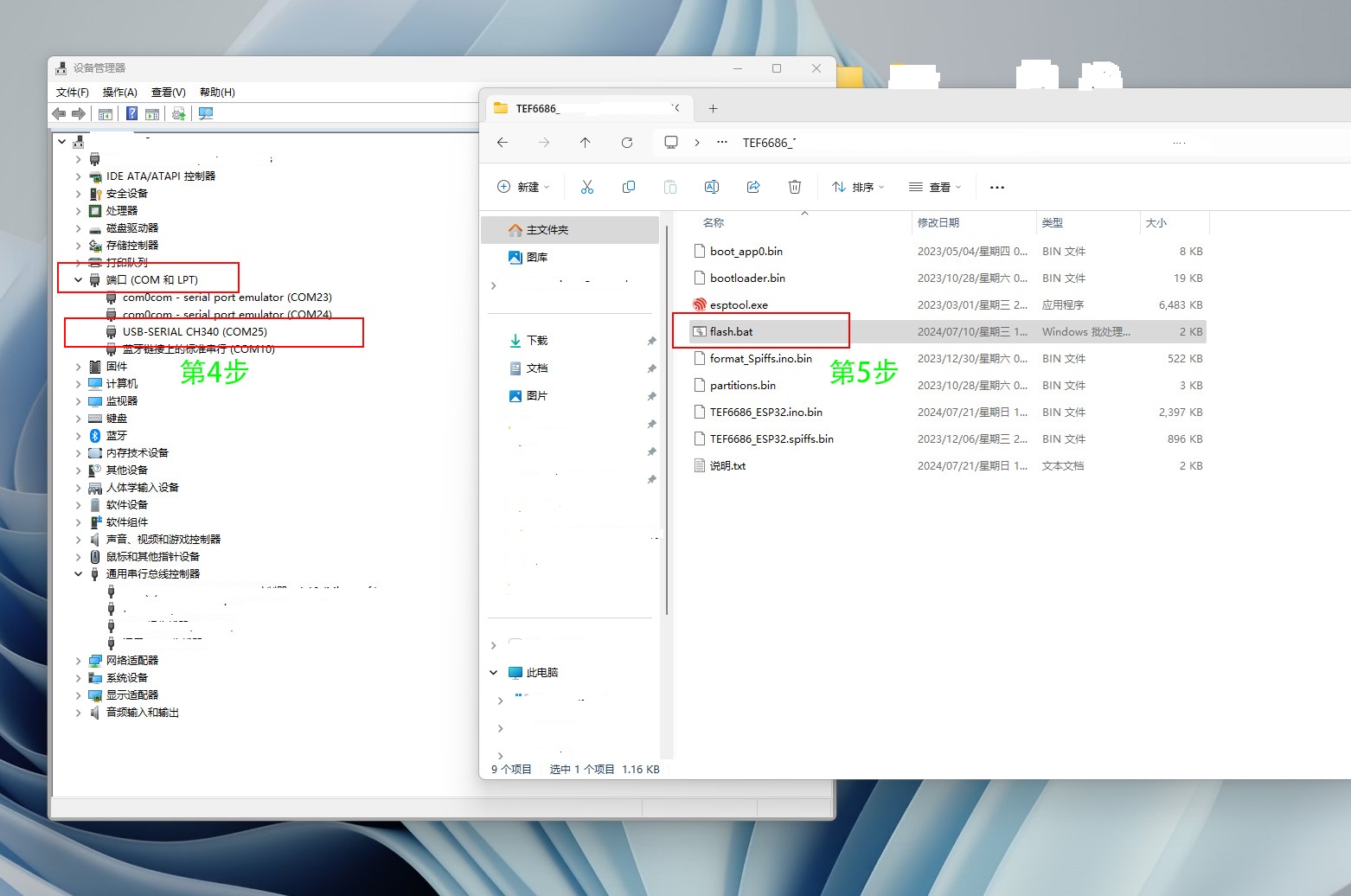

第4步，打开电脑“设备管理器”在“端口（COM和LPT）”中找到对应的端口号
第5步，打开下载的固件文件夹并解压，在文件中找到“flash.bat”双击并打开

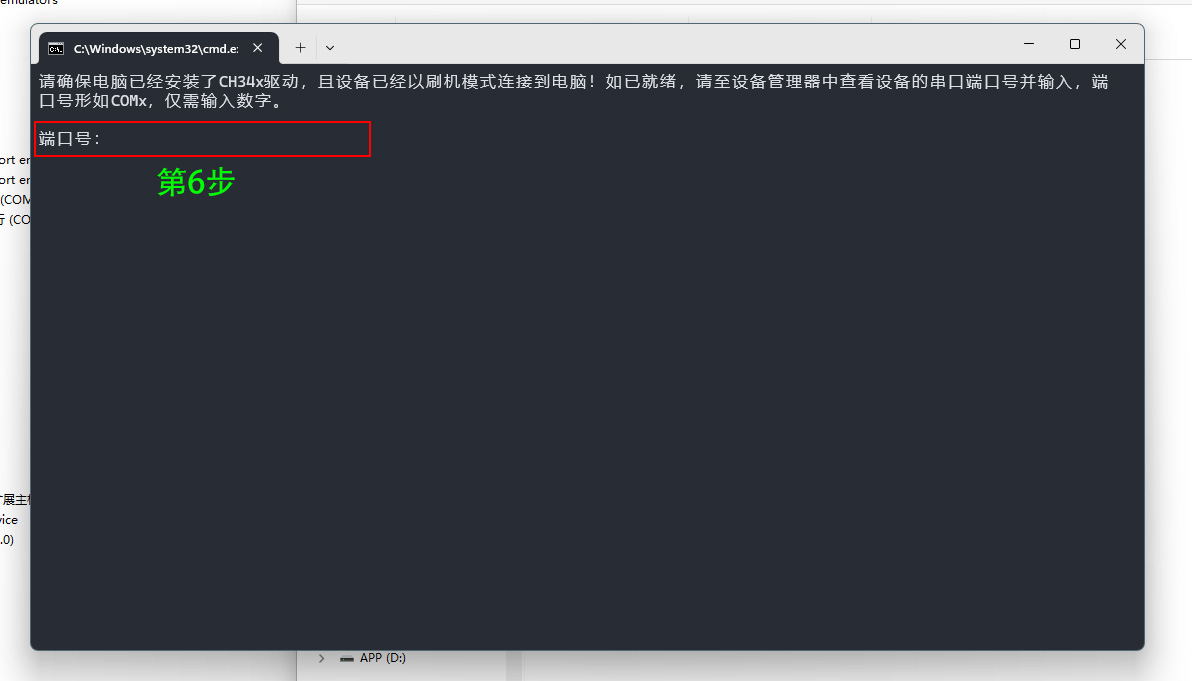

第6步，输入刚刚记录的端口并按回车键确认

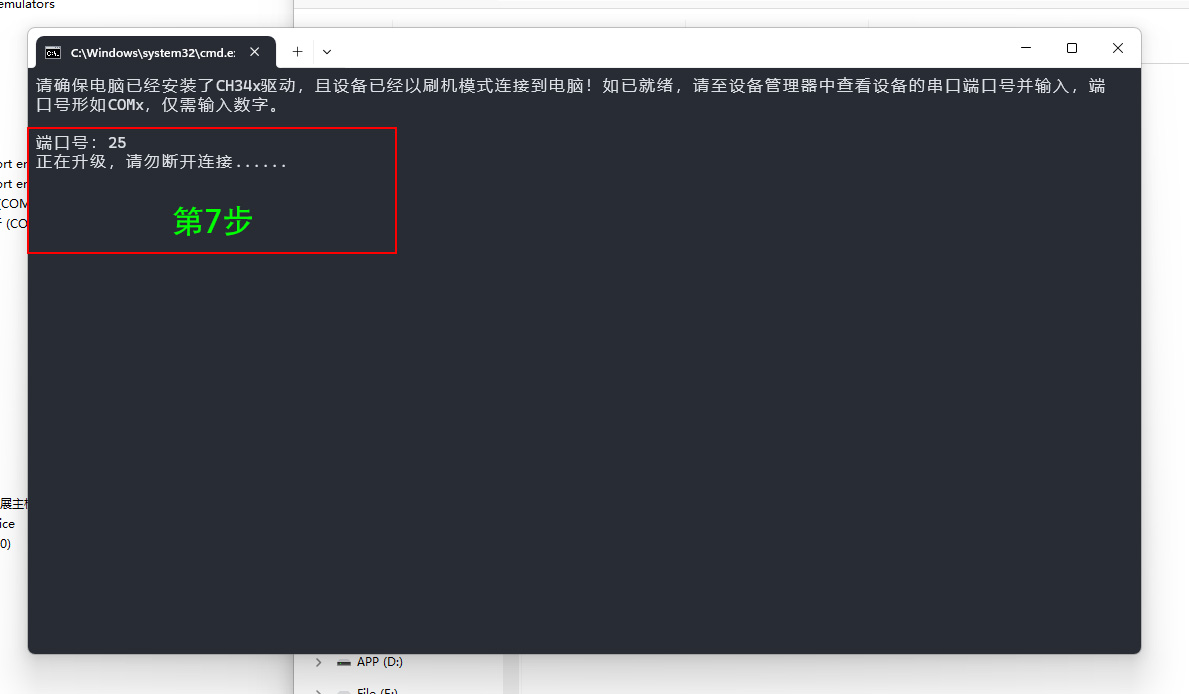

第7步，此时显示正在升级，如果硬件焊接没有问题，稍等一会就会显示完成，按回车键退出烧录程序

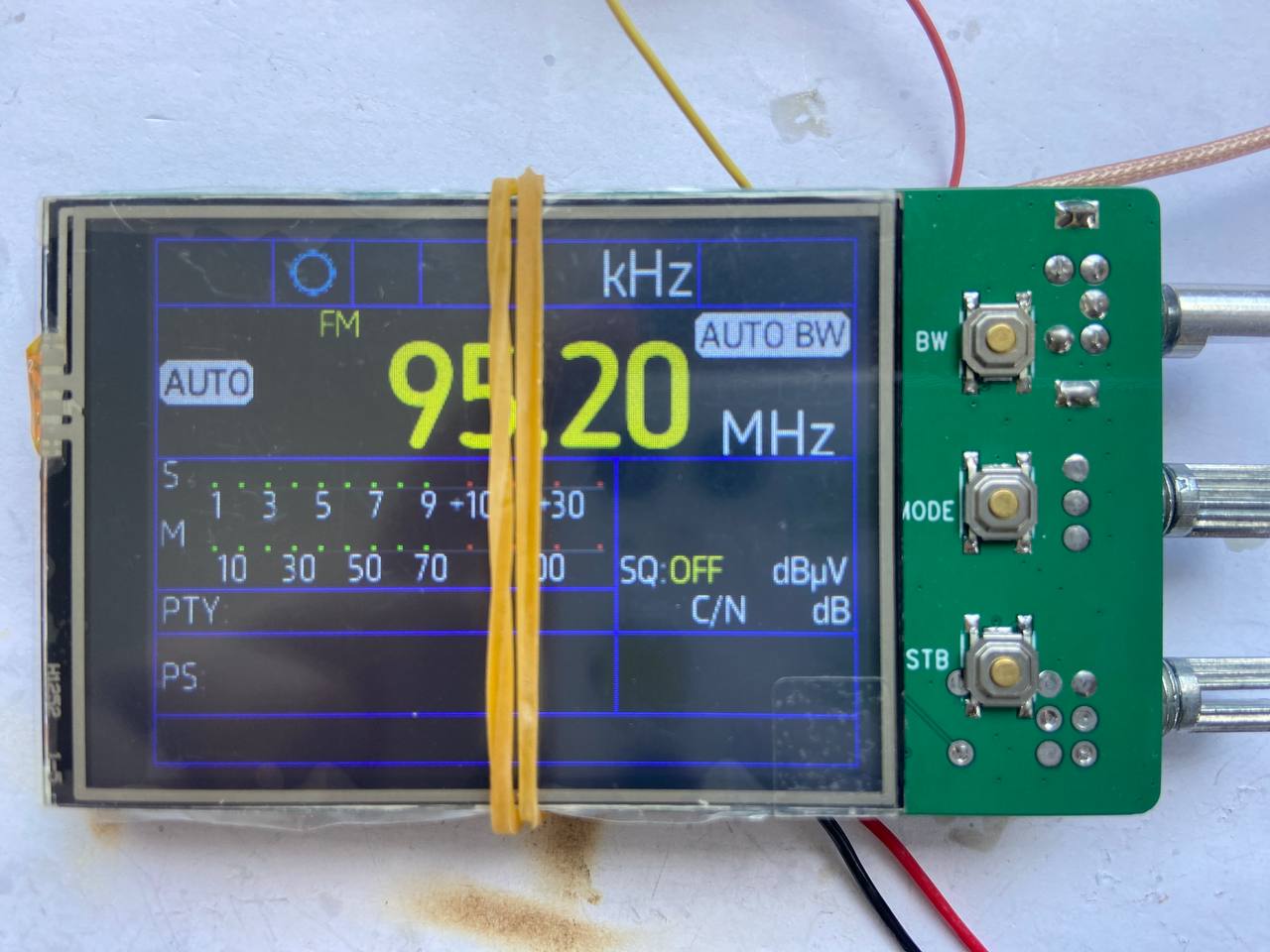

开机测试

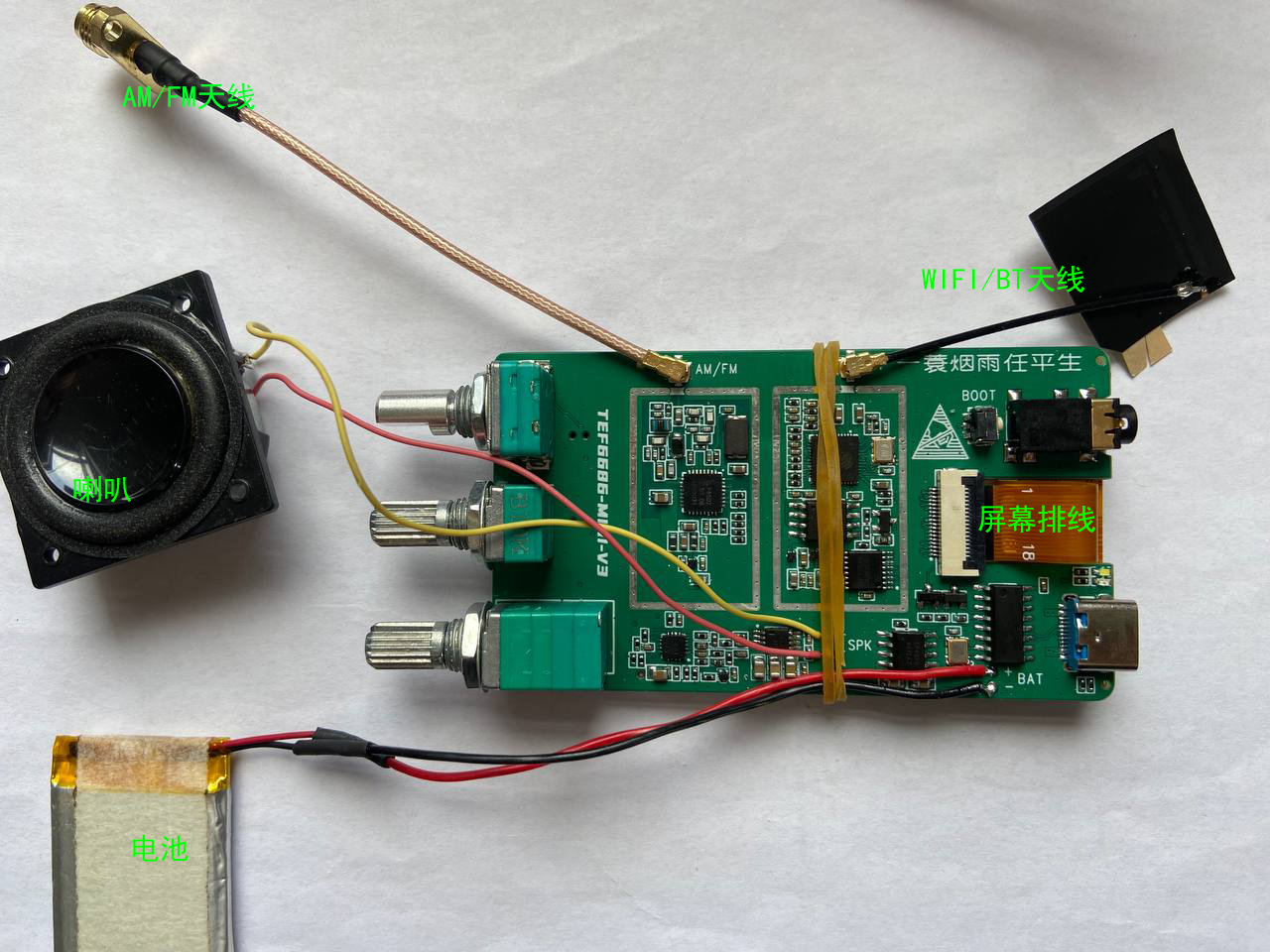

连接屏幕、电池、喇叭、天线测试能否正常开机并接受信号（焊接电池导线时一定要注意不要短路）

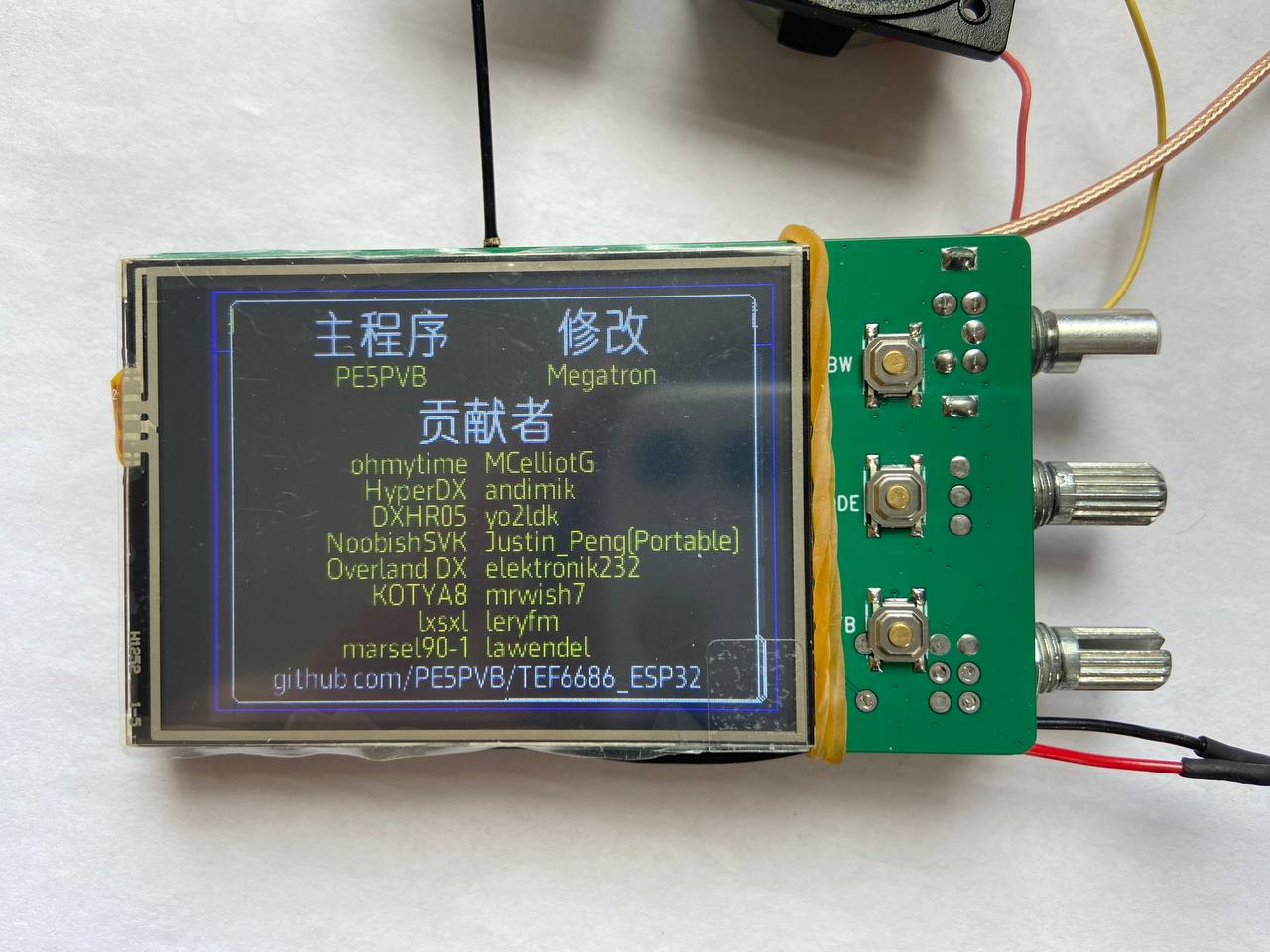

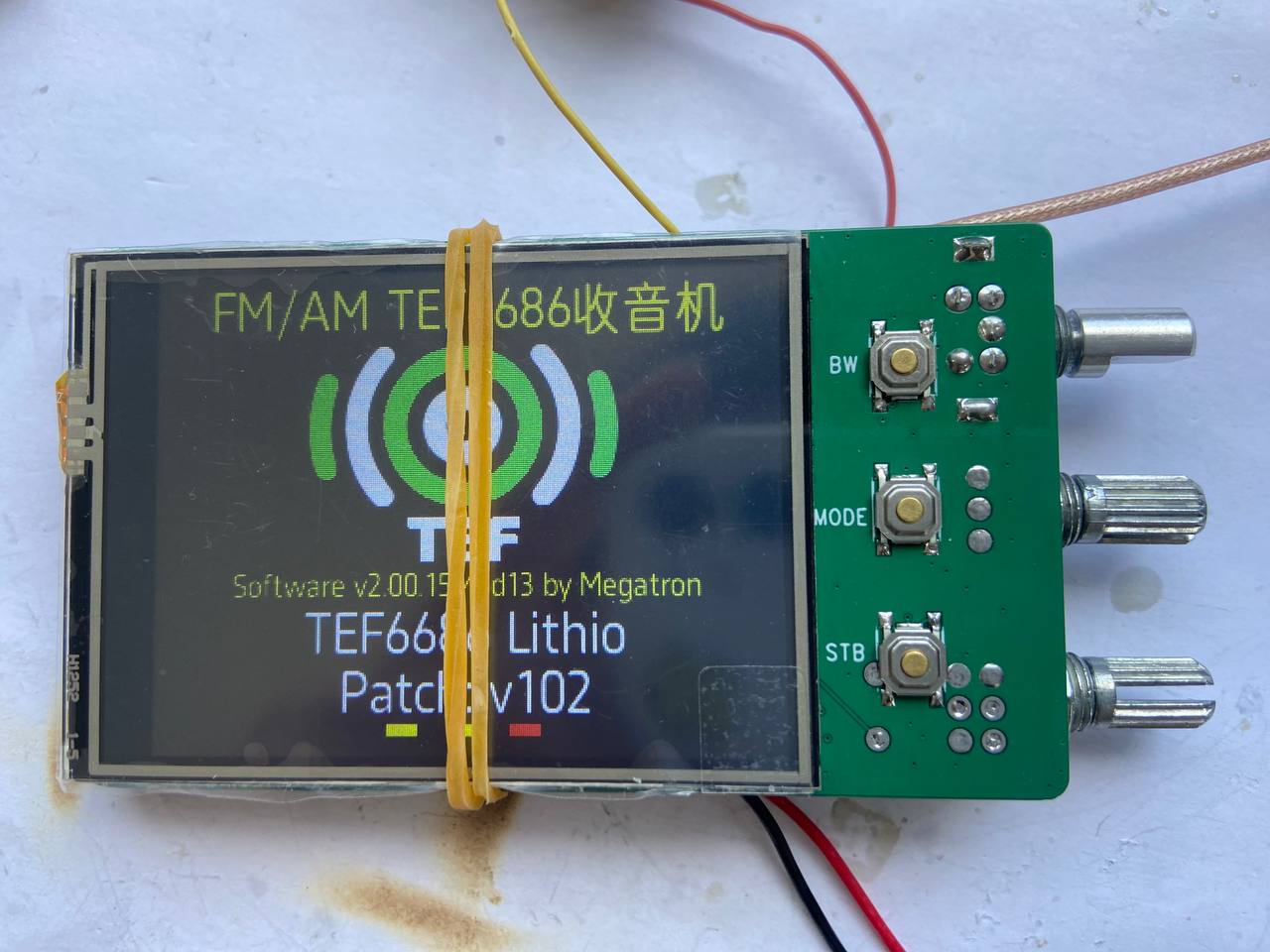

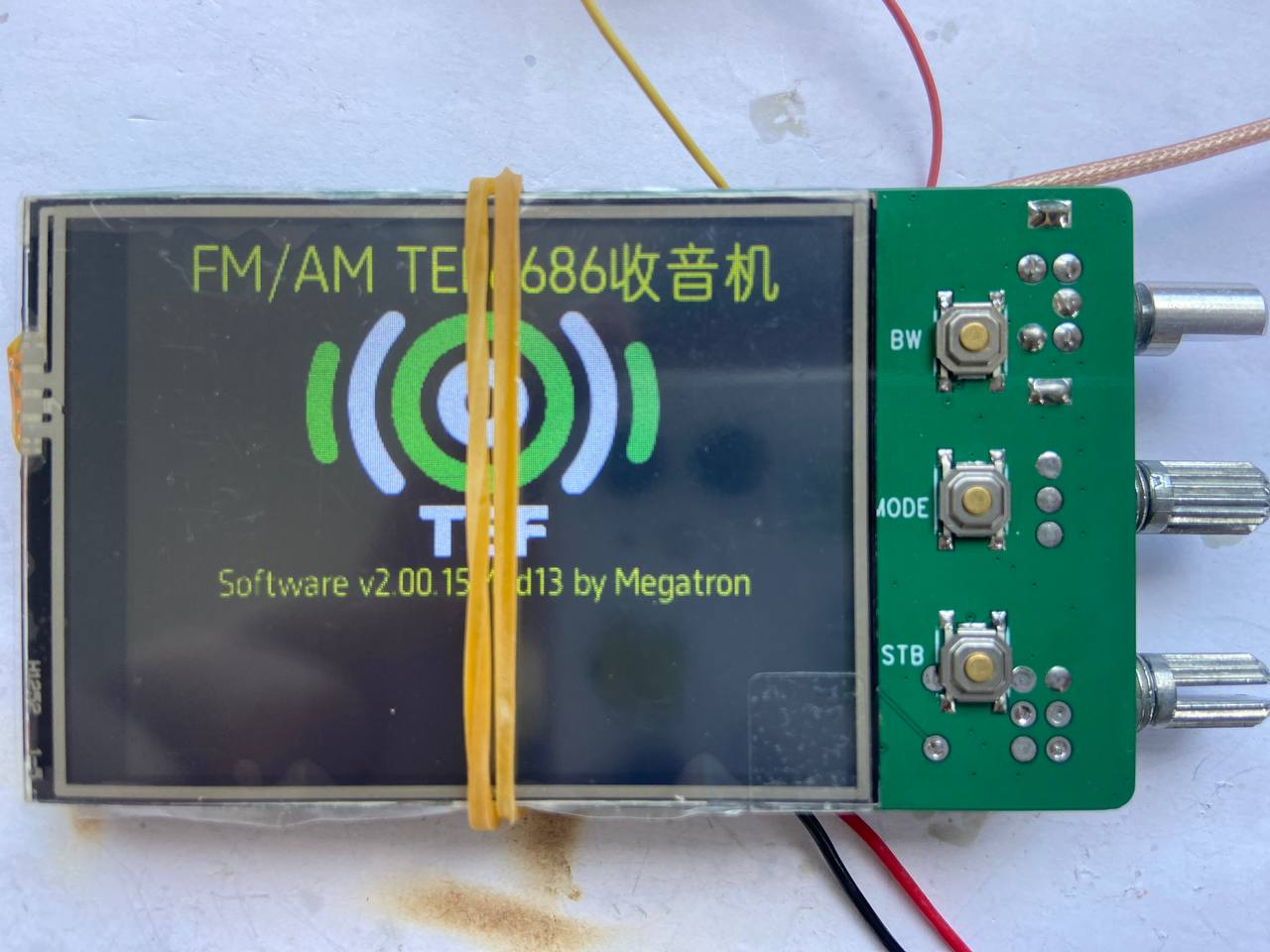

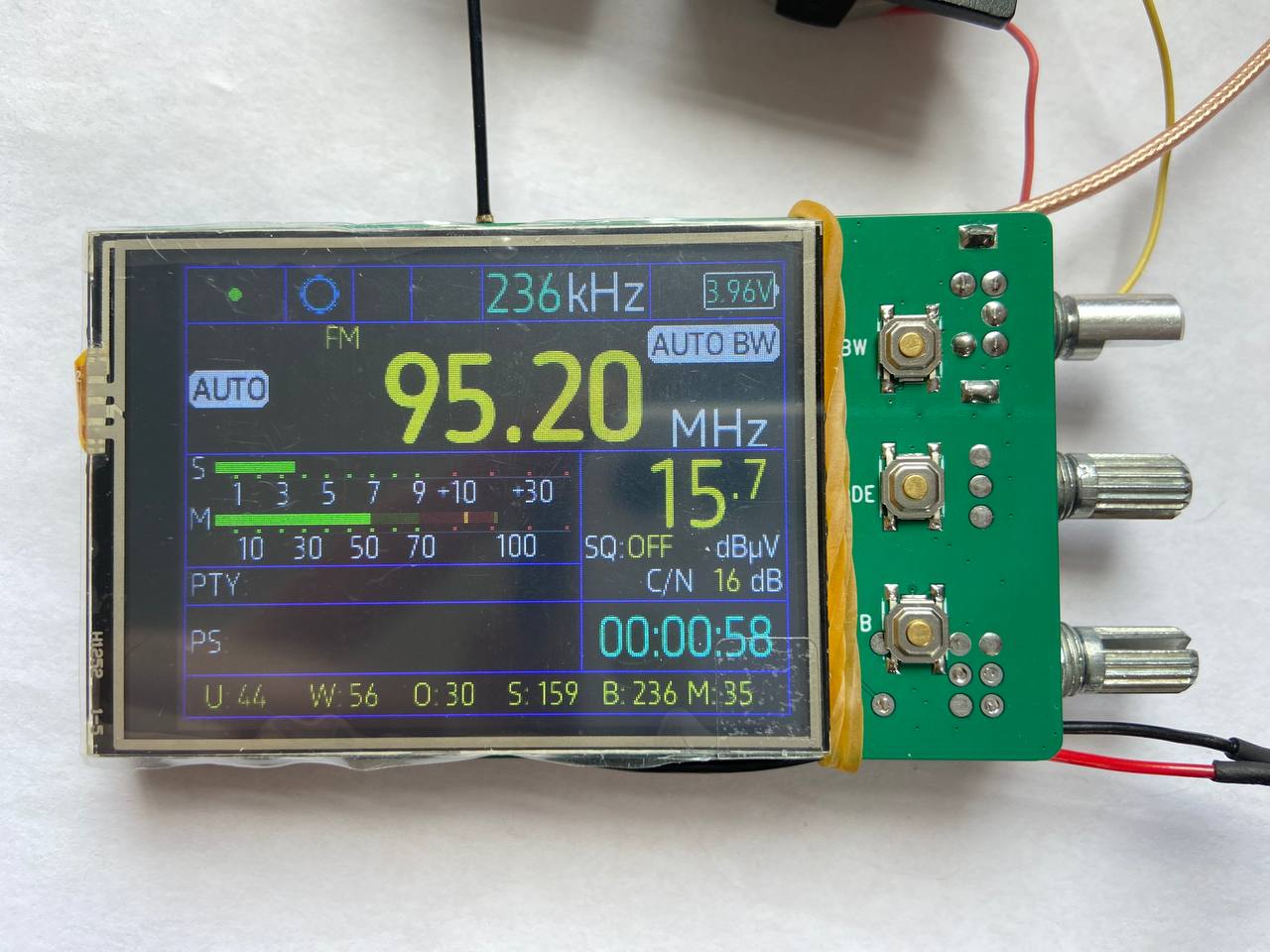

打开编码器开关，屏幕显示开机画面，调整频率可以收到 FM 广播

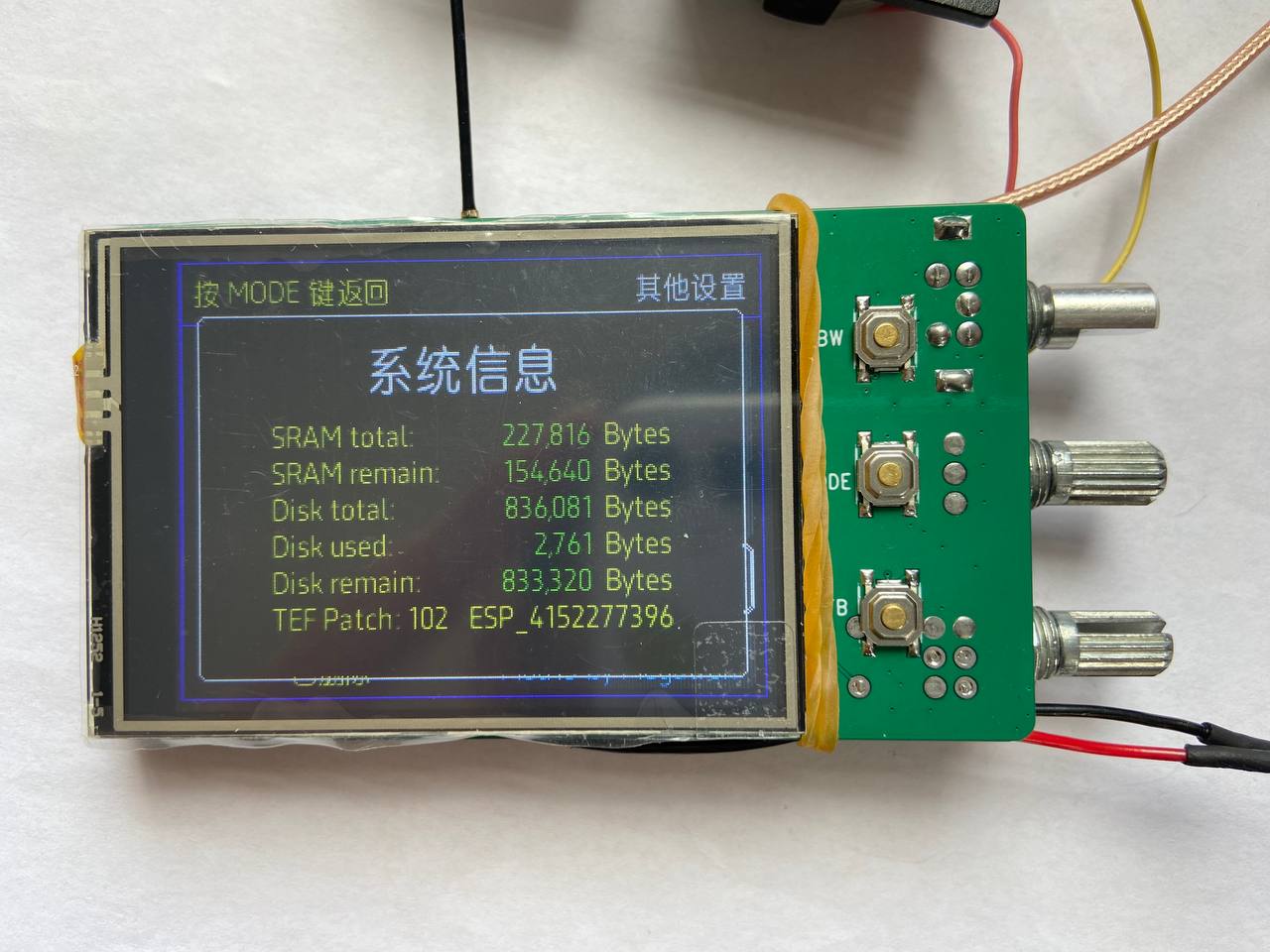

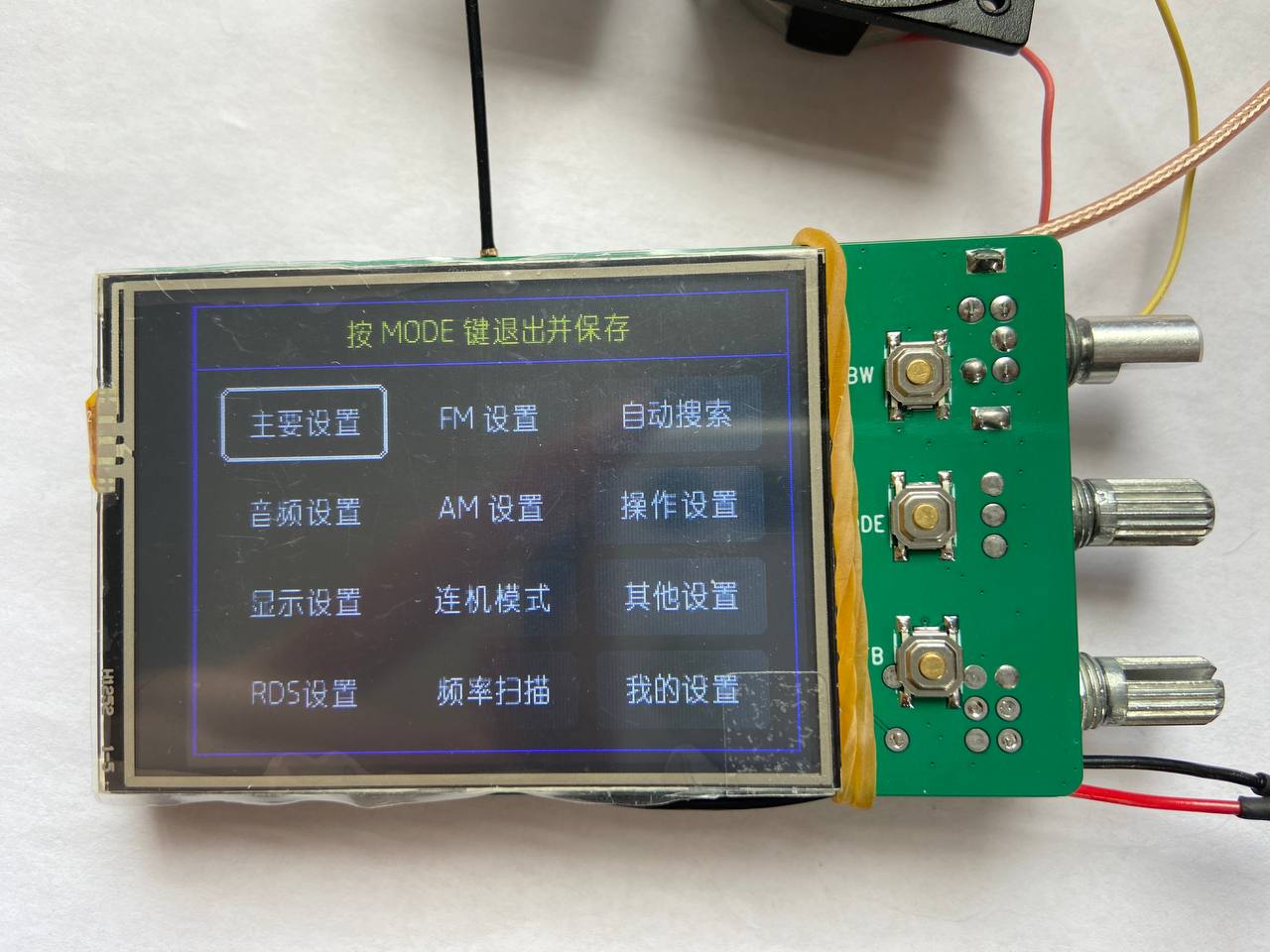

设置页面
长按 MODE 键可以进入设置界面

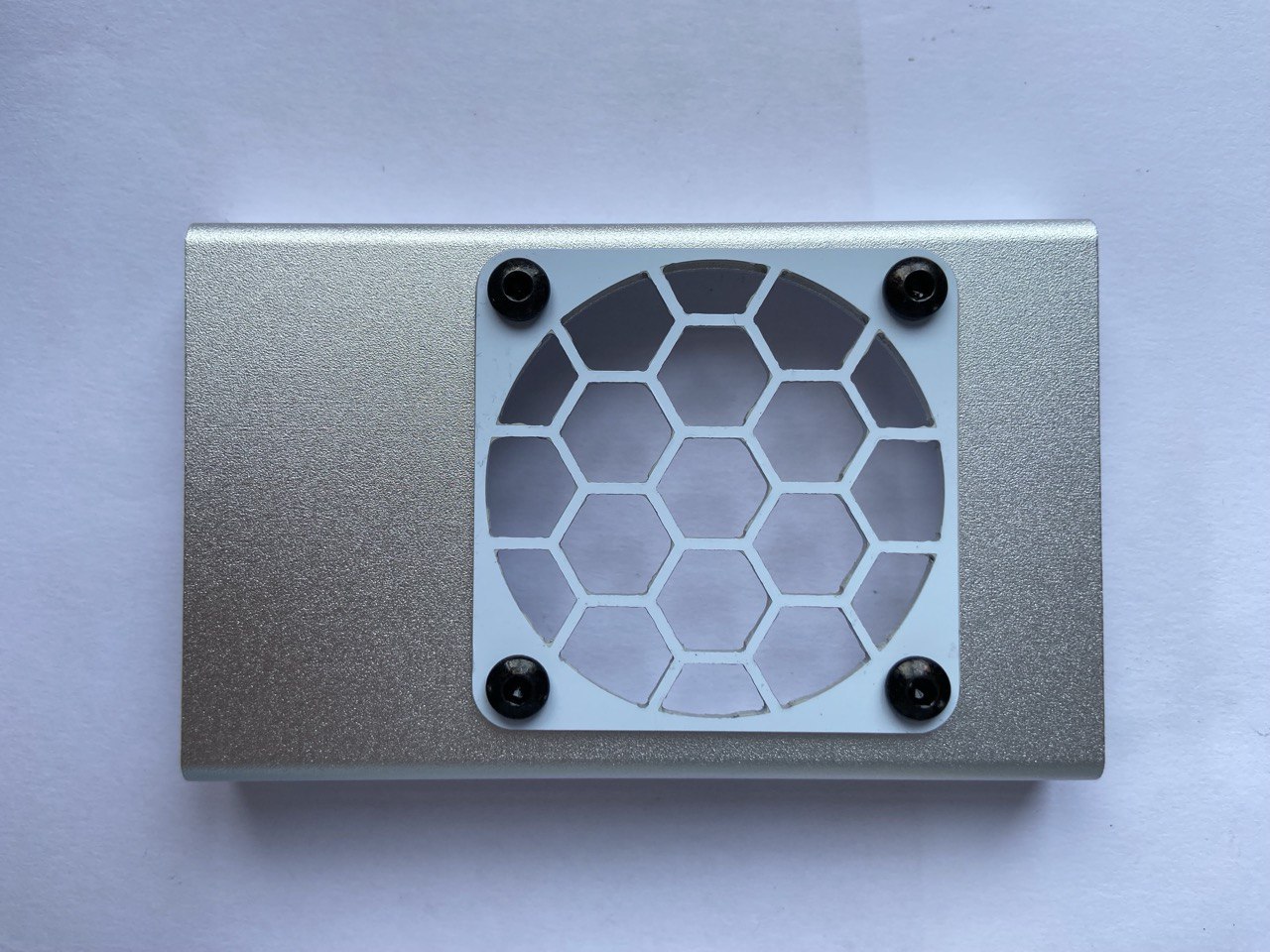

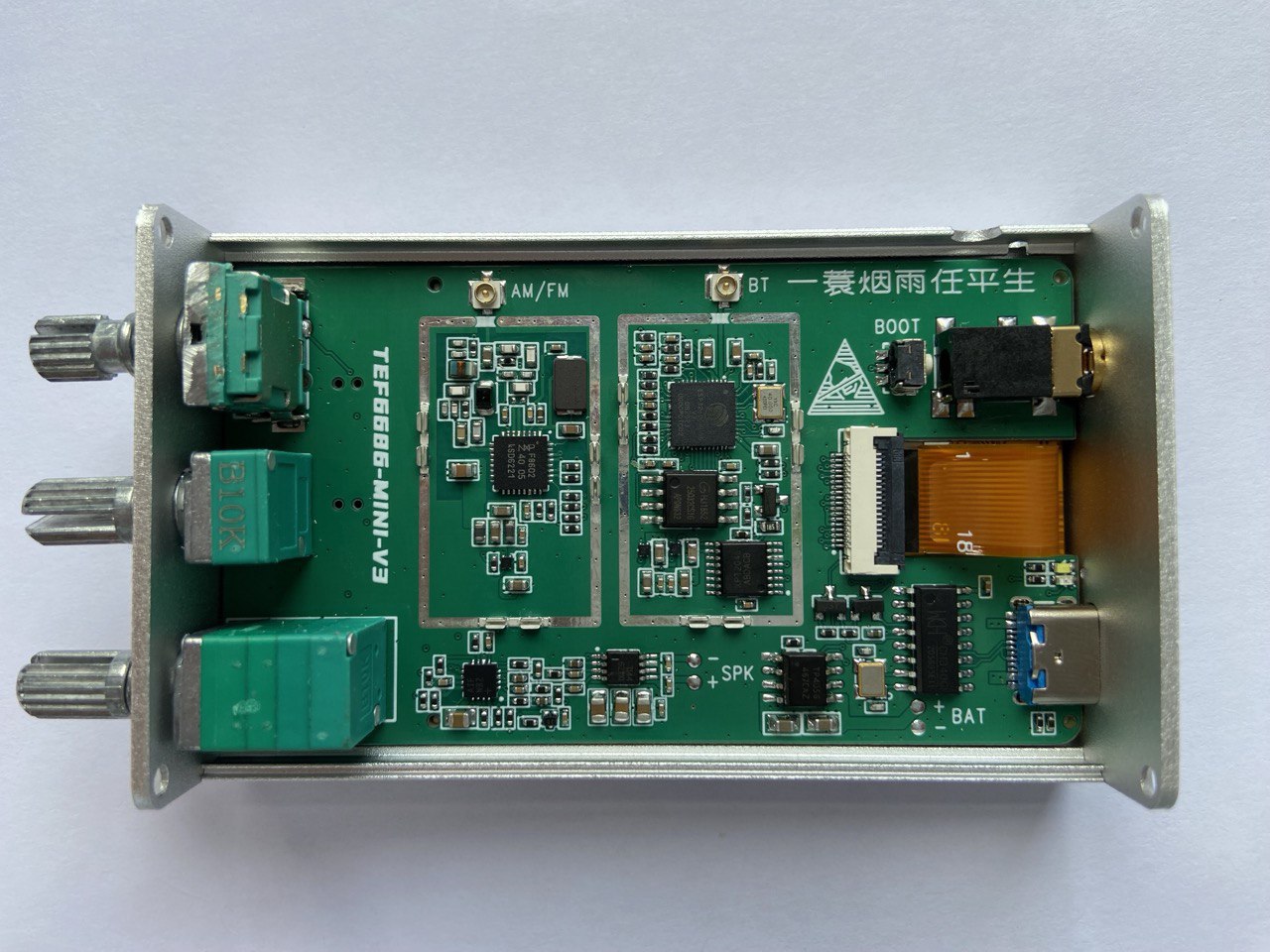

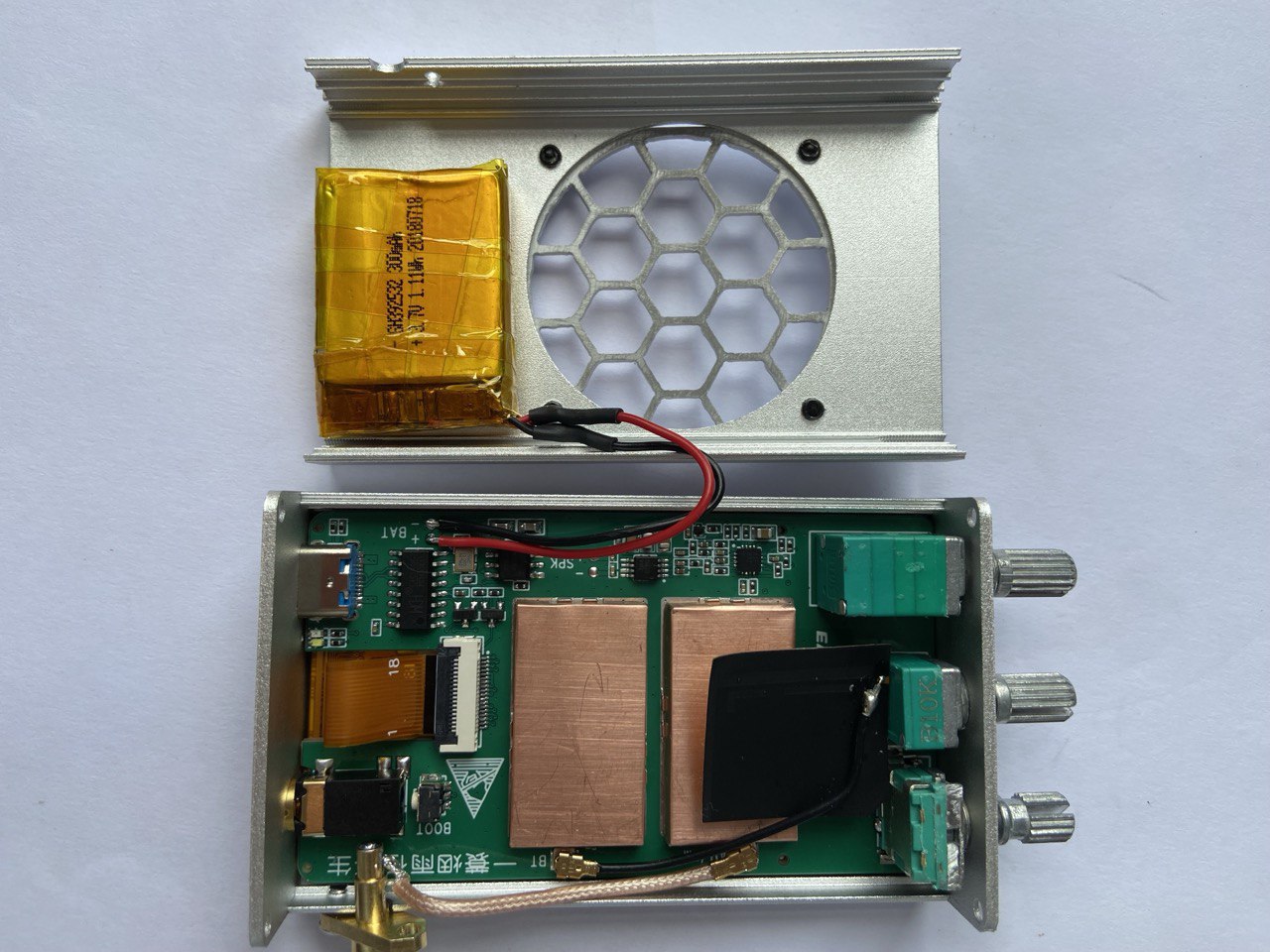

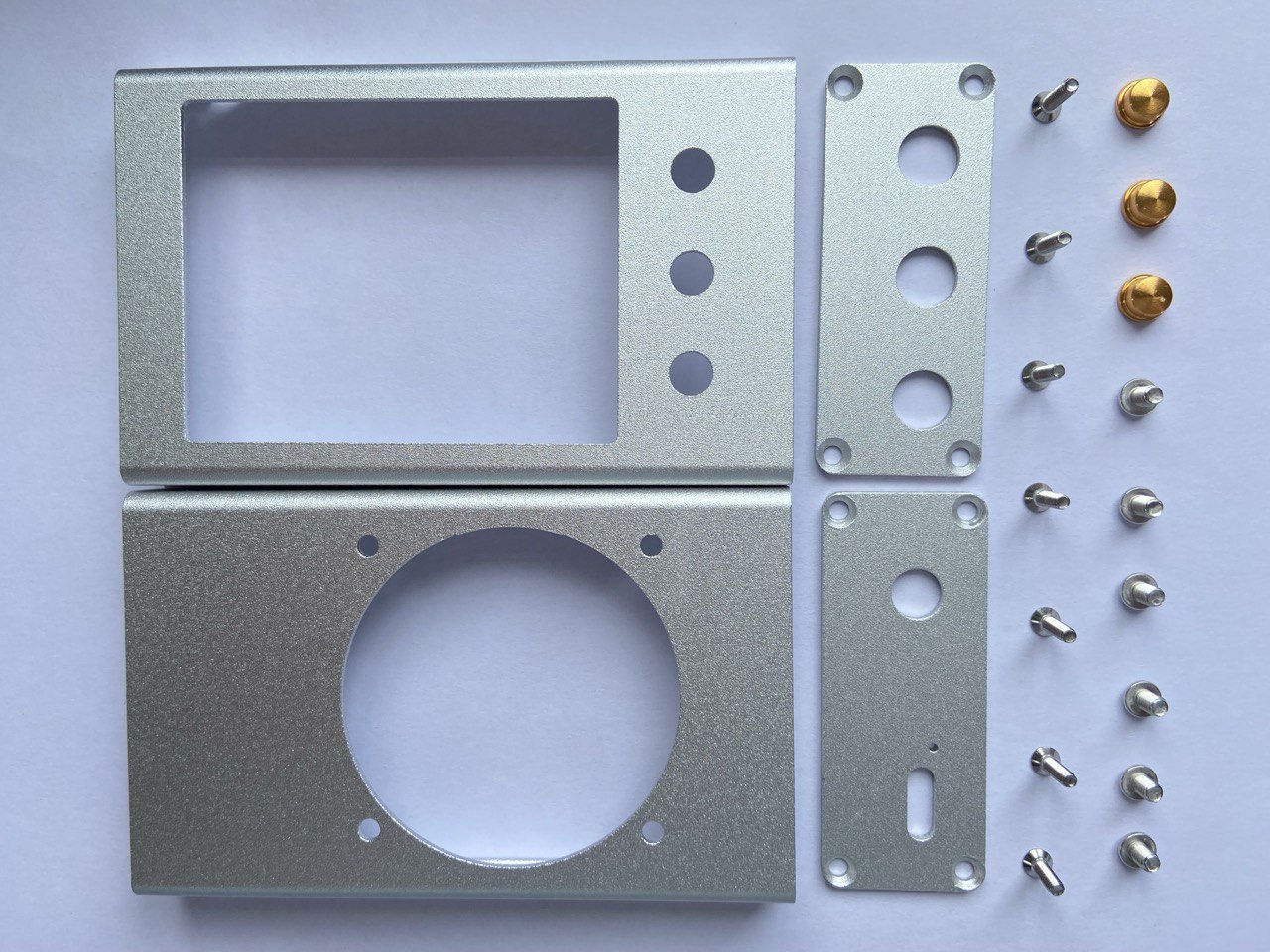

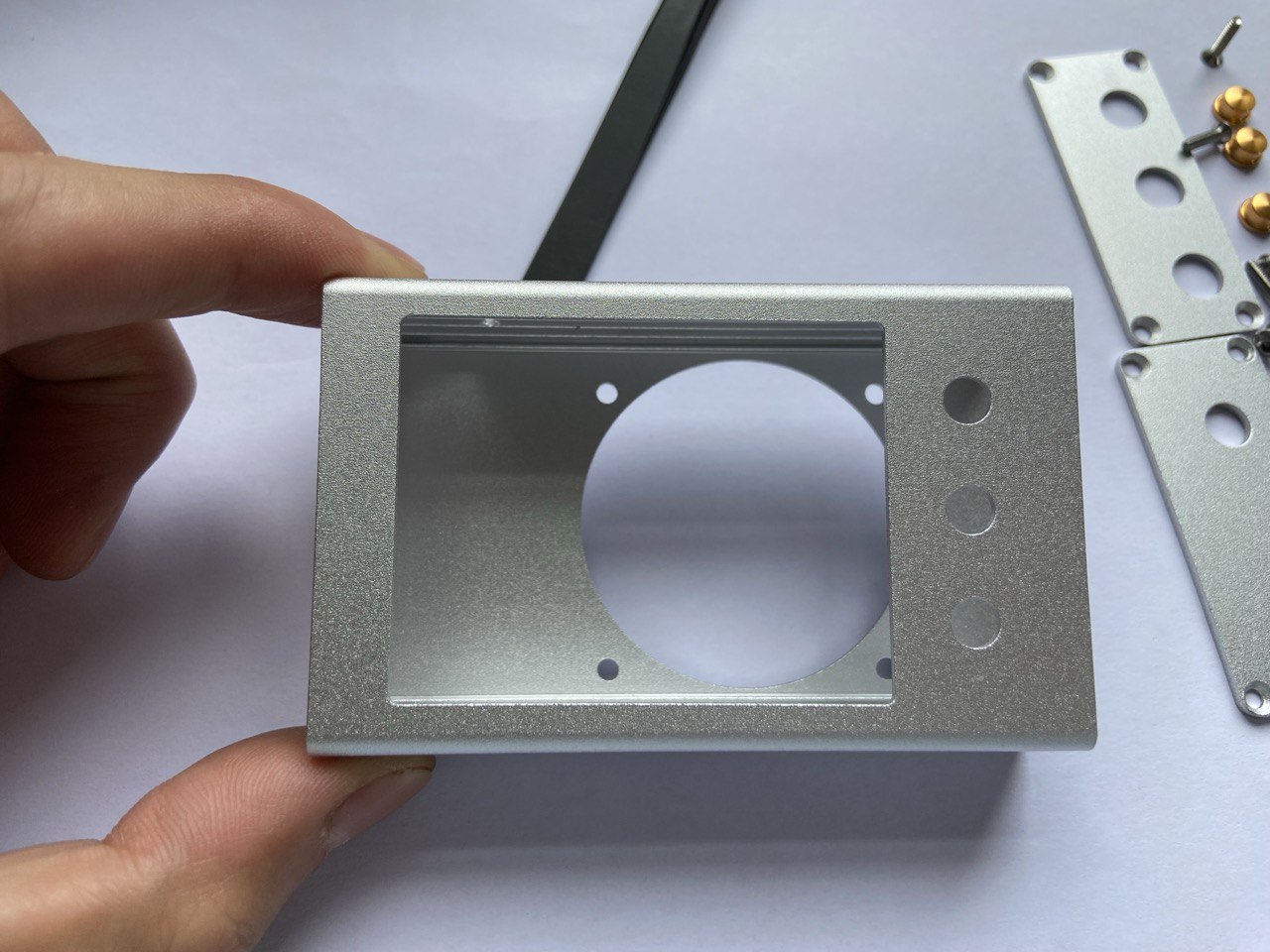

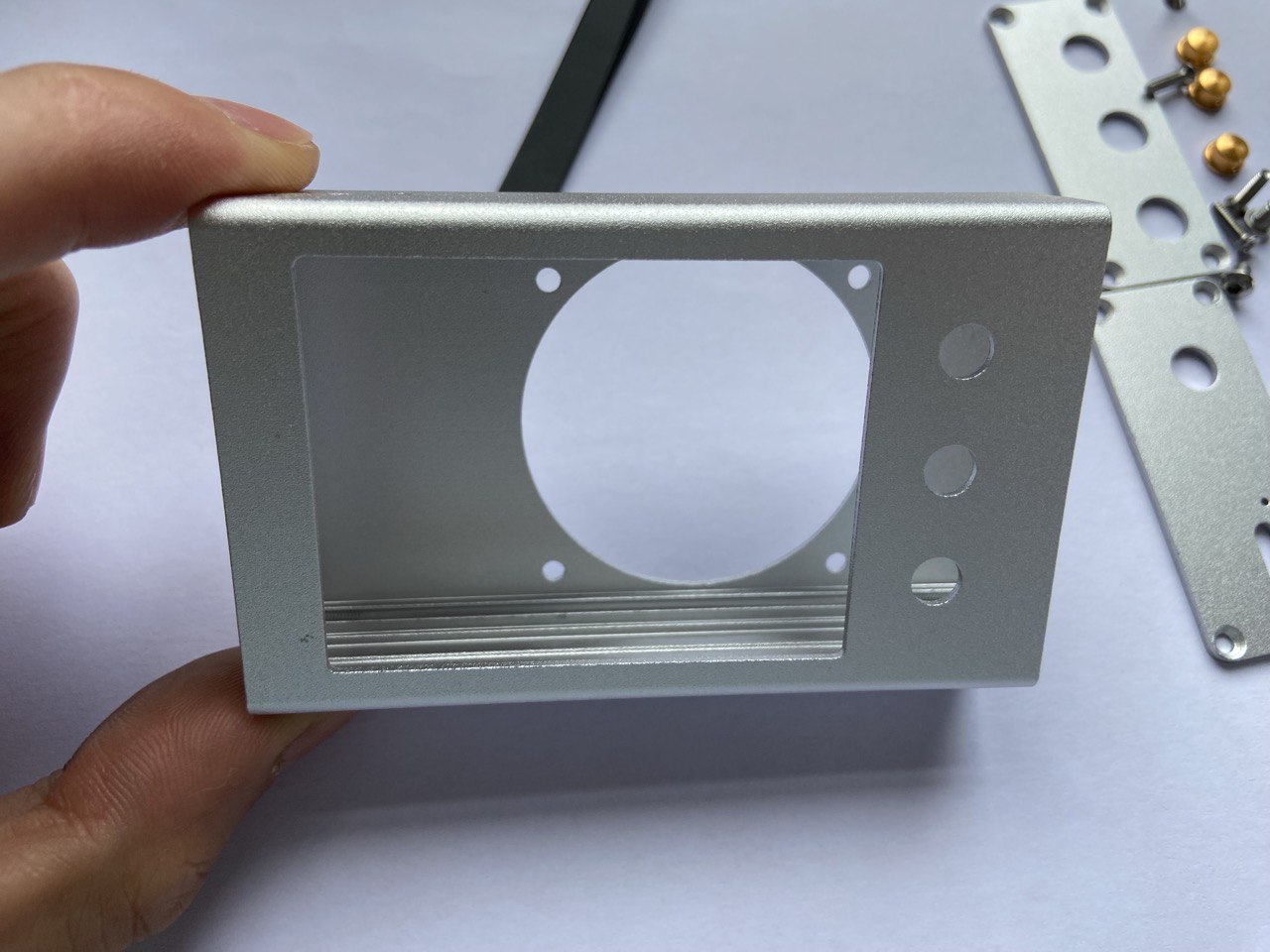

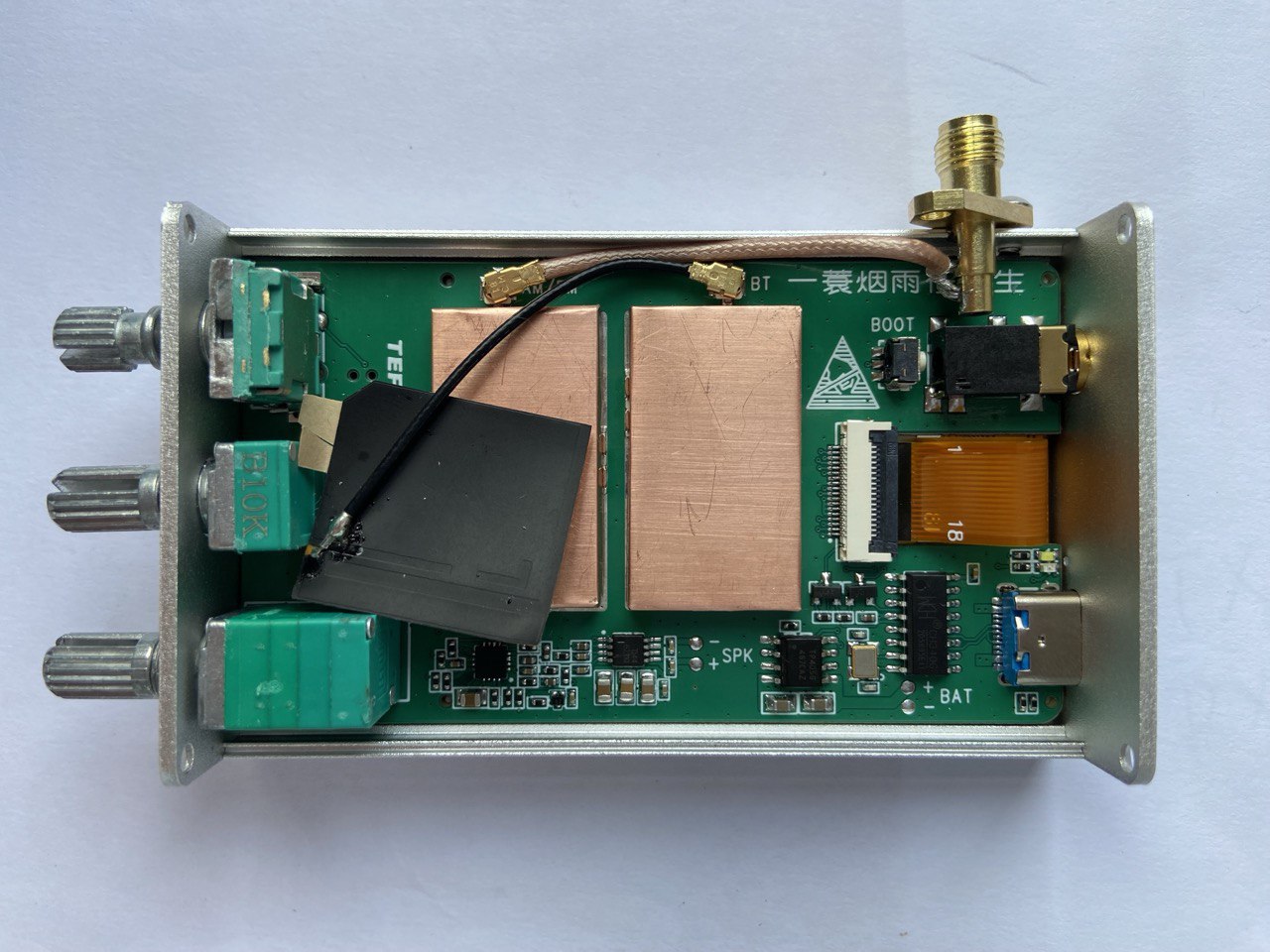

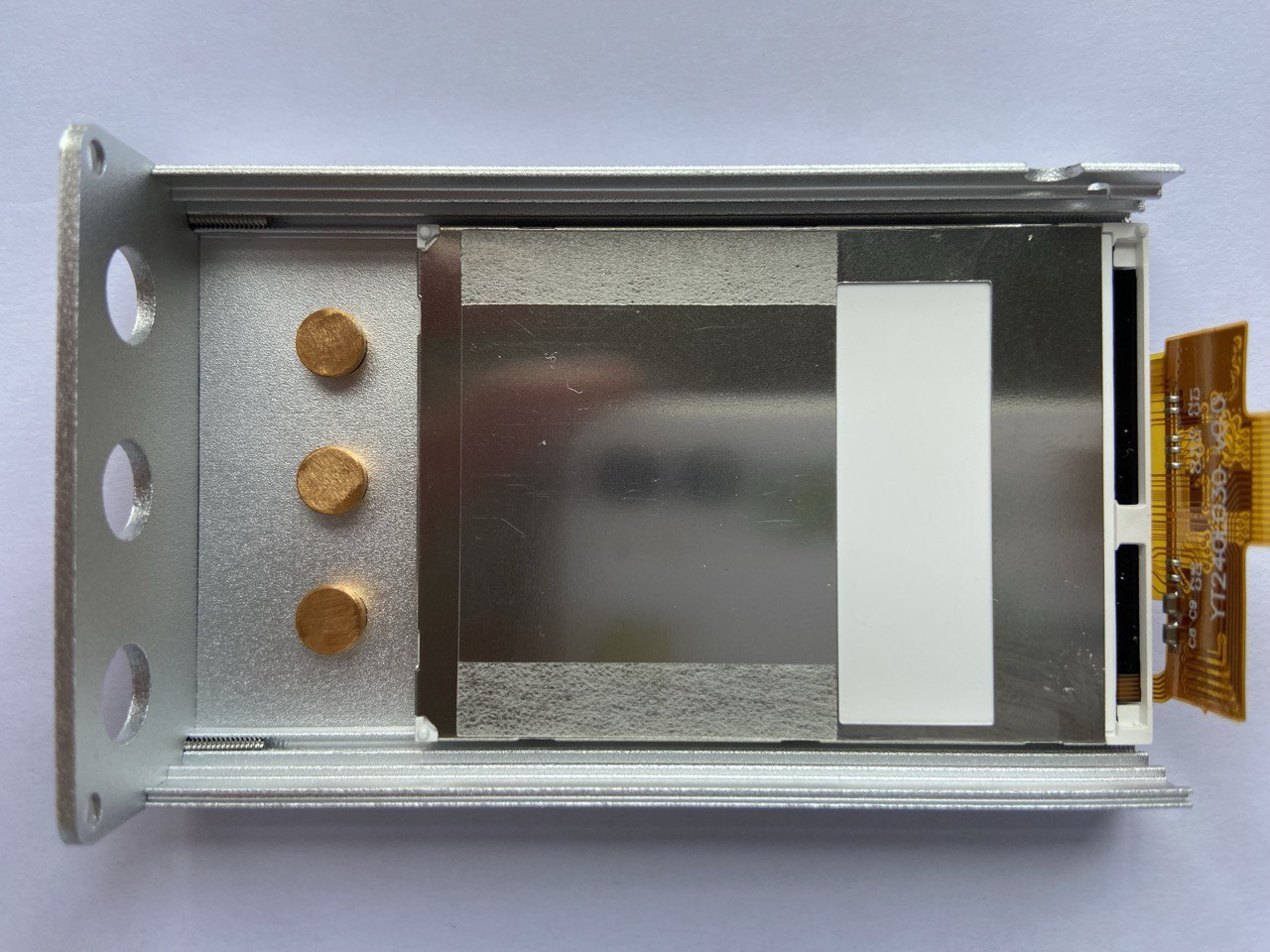

安装外壳

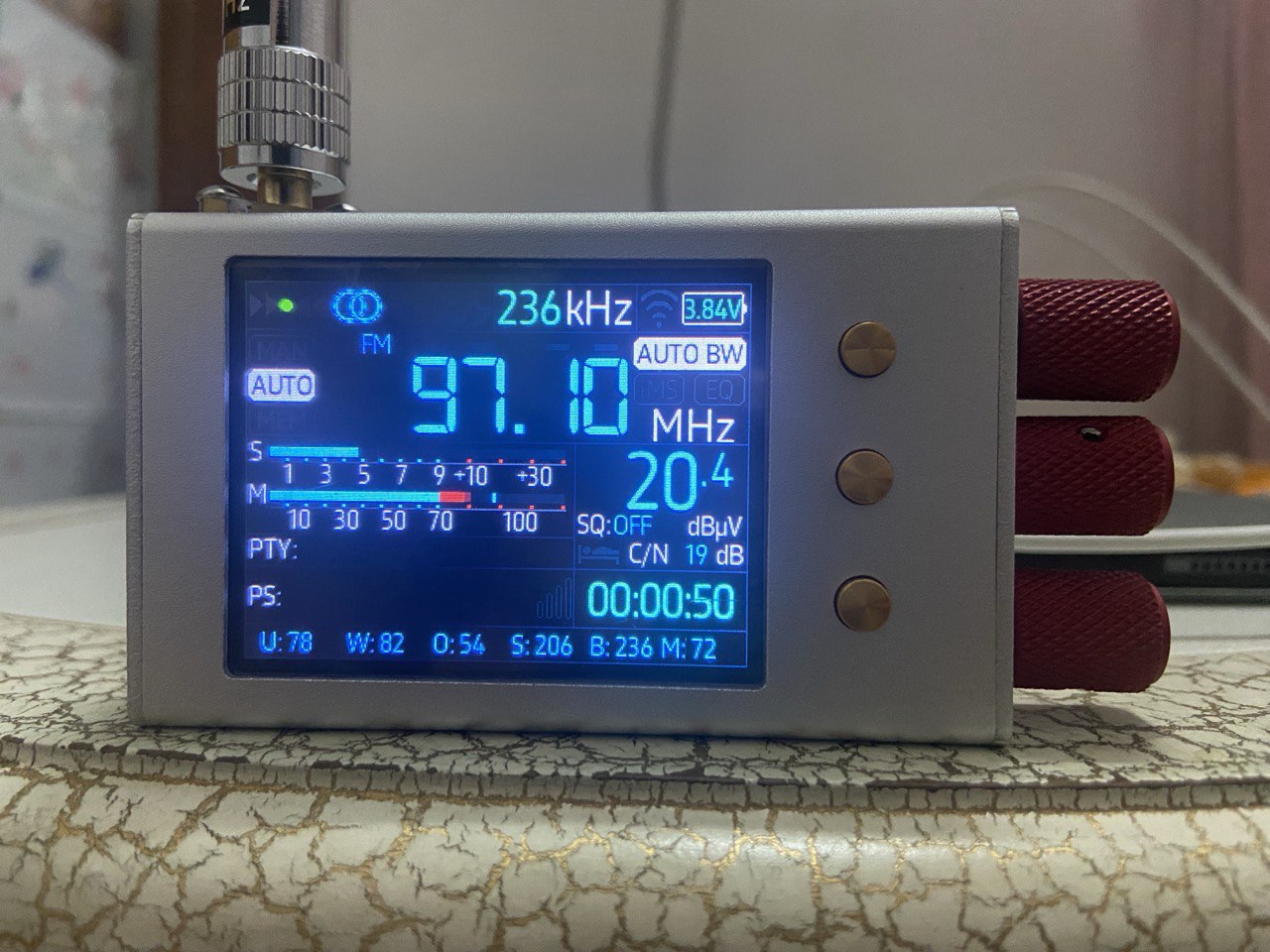

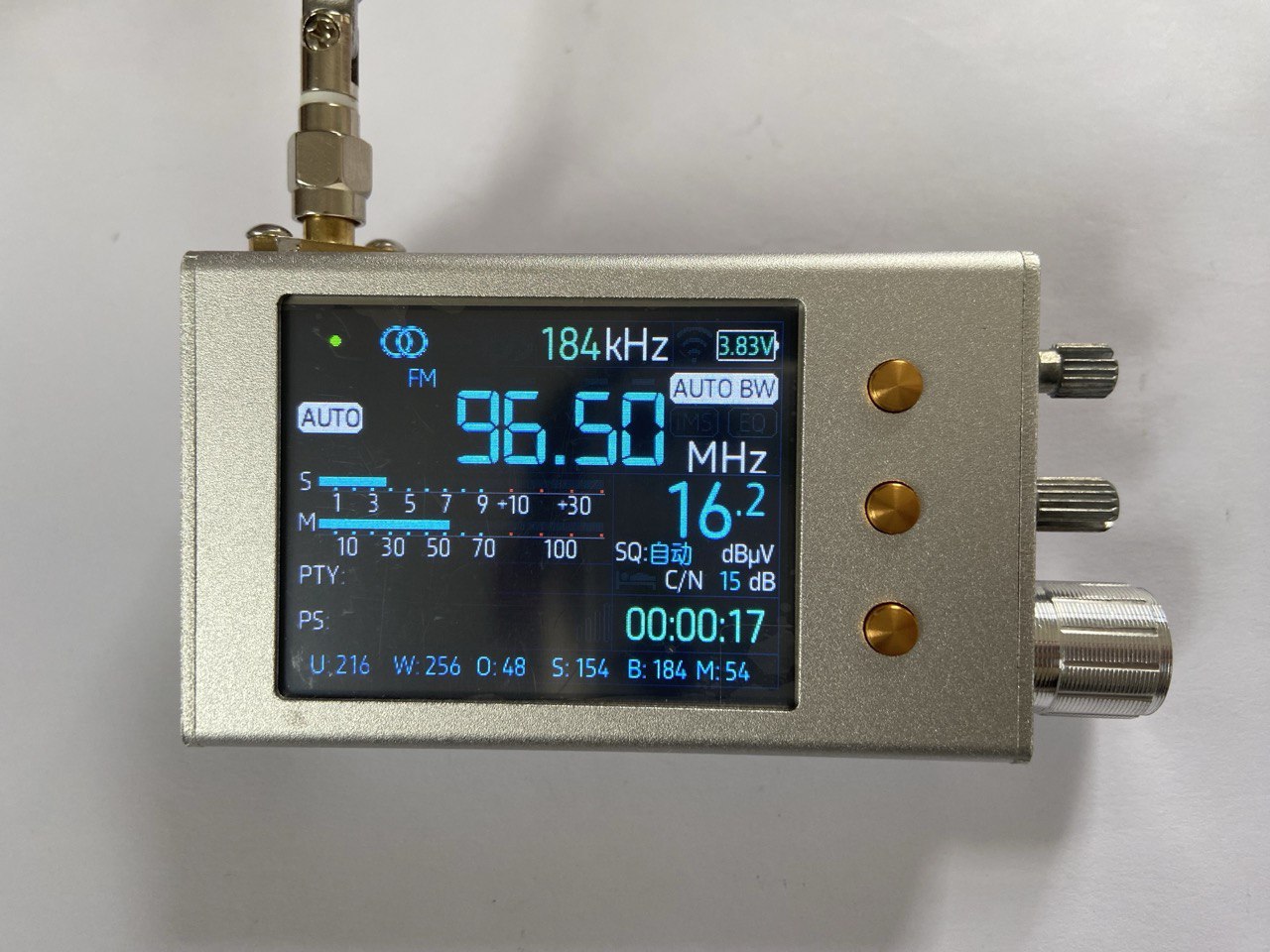

📰成品展示
🎬视频
(不支持手机端浏览器，请使用电脑端浏览器查看)
👆视频1
👆视频2
🗂️资料
👇原理图
(不支持手机端浏览器，请使用电脑端浏览器查看)
👇PCB_SMT
👇PCB_SMT-VALUME
⬇️资料下载
原作者Github地址：https://github.com/PE5PVB/TEF6686_ESP32 （优化网络下载，文件更新于2024.07.30）点此链接下载
此博文所使用的修改版资料下载链接：（暂未展示）
